چگونه Road Zipper مسیر بزرگراه را جا به جا میکند؟
وقتی حجم ترافیک در یک بزرگراه دوطرفه در ساعات مختلف روز تغییر میکند، یکی از چالشهای اصلی مدیریت راه، اختصاص تعداد مناسب خطوط به هر جهت است. در حالت عادی، موانع بتنی وسط مسیر اجازه نمیدهند خطوط عبوری بهسادگی جابهجا شوند، اما ماشین انتقال موانع بتنی یا Road Zipper دقیقا برای حل همین مشکل ساخته شده است.
این ماشین سنگین راهداری میتواند ردیفهای طولانی از بلوکهای بتنی متصل به یکدیگر را بدون توقف کامل جریان ترافیک جابهجا کند. به این ترتیب، عرض مسیر در یک جهت افزایش و در جهت مقابل کاهش پیدا میکند و ظرفیت بزرگراه متناسب با حجم تردد تغییر مییابد.
این فناوری که با نامهایی مانند Barrier Transfer Machine، Zipper Machine و Zipper Truck نیز شناخته میشود، امروزه در برخی از بزرگراهها، پلها و مسیرهای پرتردد جهان برای مدیریت ترافیک، عملیات عمرانی و ایجاد خطوط عبوری موقت استفاده میشود.

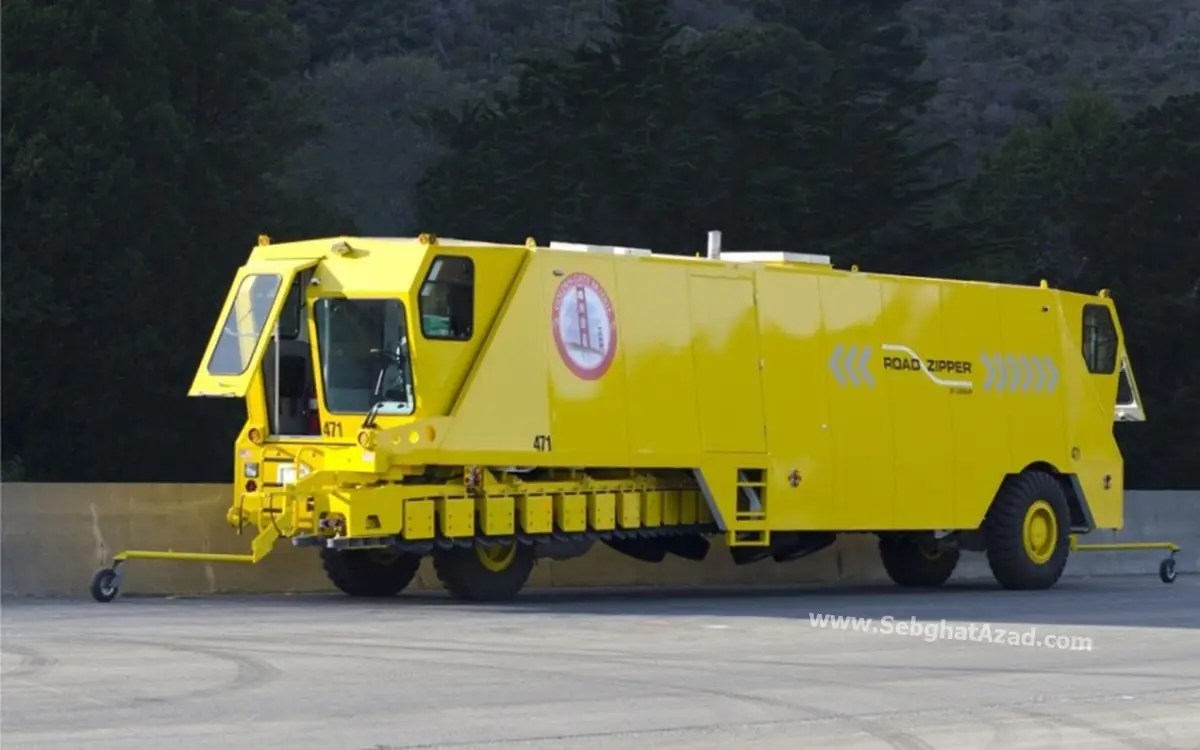

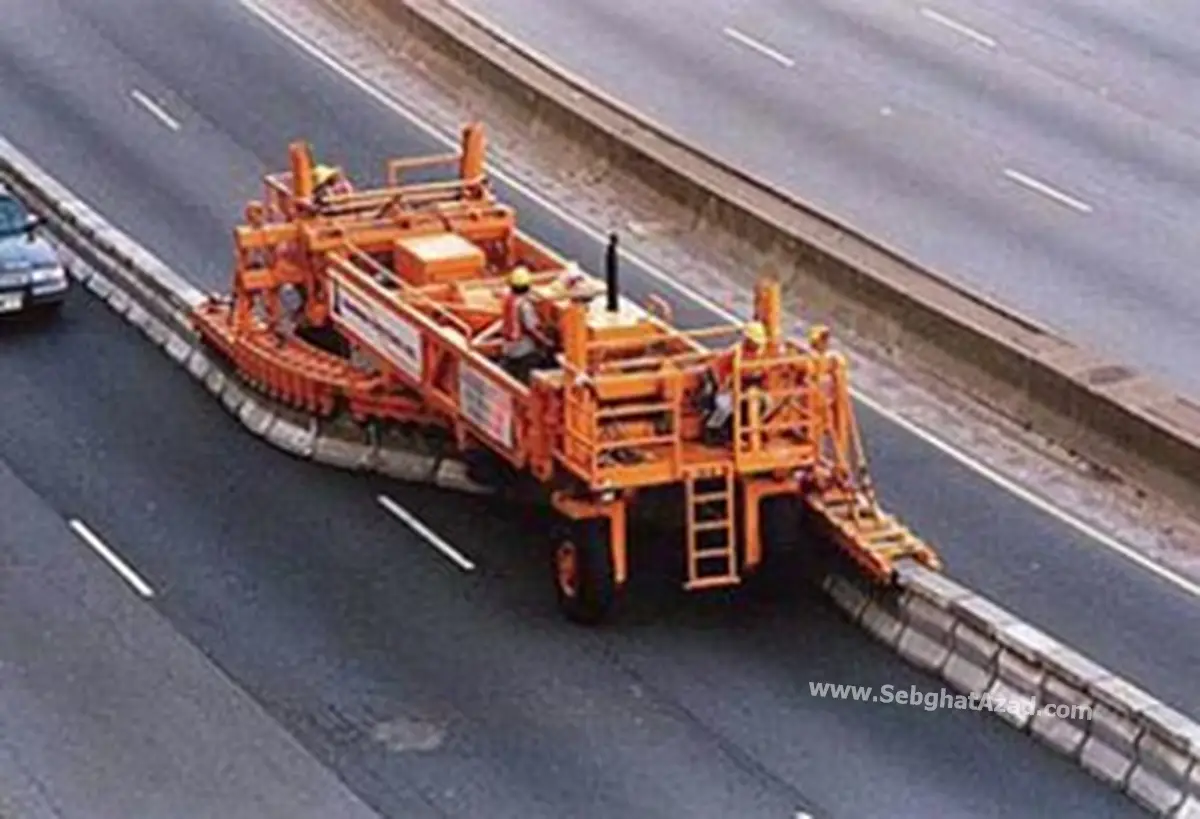

ماشین انتقال موانع بتنی چیست؟
ماشین انتقال موانع بتنی یک وسیله سنگین راهداری است که وظیفه آن جابهجایی سریع و کنترلشده ردیفهای بههمپیوسته موانع بتنی در وسط جاده است.
این موانع معمولا دو جهت مخالف حرکت خودروها را از یکدیگر جدا میکنند. Road Zipper میتواند این ردیف بتنی را در عرض مسیر جابهجا کند و یک یا حتی چند خط عبوری را از یک جهت به جهت دیگر اختصاص دهد.
برای مثال، تصور کنید یک بزرگراه در ساعات صبح با ترافیک سنگین در مسیر ورود به مرکز شهر مواجه است. در چنین شرایطی میتوان با جابهجایی دیواره بتنی، یک خط اضافی به مسیر پرتردد اختصاص داد. در ساعات عصر نیز همین فرآیند میتواند در جهت مخالف انجام شود.
به این ترتیب، به جای ساخت مسیر جدید، از ظرفیت موجود جاده به شکل انعطافپذیرتری استفاده میشود.

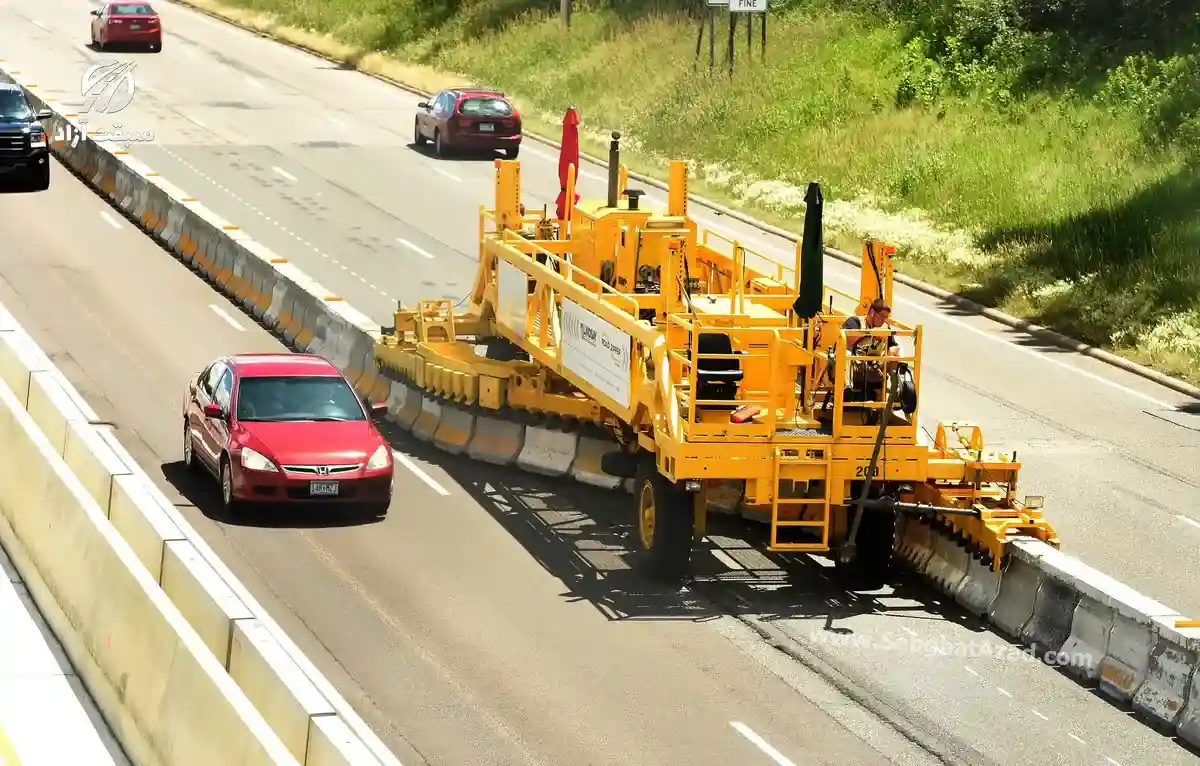

Road Zipper چگونه کار میکند؟
نحوه عملکرد این ماشین در نگاه اول ساده به نظر میرسد، اما مکانیزم انتقال بلوکهای بتنی یکی از بخشهای جذاب آن است.
در قسمت زیرین دستگاه، یک مسیر یا مجرای S شکل معکوس وجود دارد. ردیف بلوکهای بتنی که مانند یک قطار به یکدیگر متصل شدهاند، از قسمت جلویی وارد این مسیر میشوند.
سپس سیستم نقاله و مکانیزمهای هیدرولیکی دستگاه، بلوکها را از سطح زمین بلند کرده و آنها را از مسیر داخلی ماشین عبور میدهند. بلوکها در هنگام خروج از قسمت عقب دستگاه، در موقعیت جدید خود روی سطح جاده قرار میگیرند.
در واقع، Road Zipper دیواره بتنی را برمیدارد، از داخل خود عبور میدهد و چند متر آنطرفتر دوباره روی جاده قرار میدهد.
این فرآیند به صورت پیوسته انجام میشود و به همین دلیل، نیازی به برداشتن و نصب تکتک بلوکها توسط نیروی انسانی وجود ندارد.

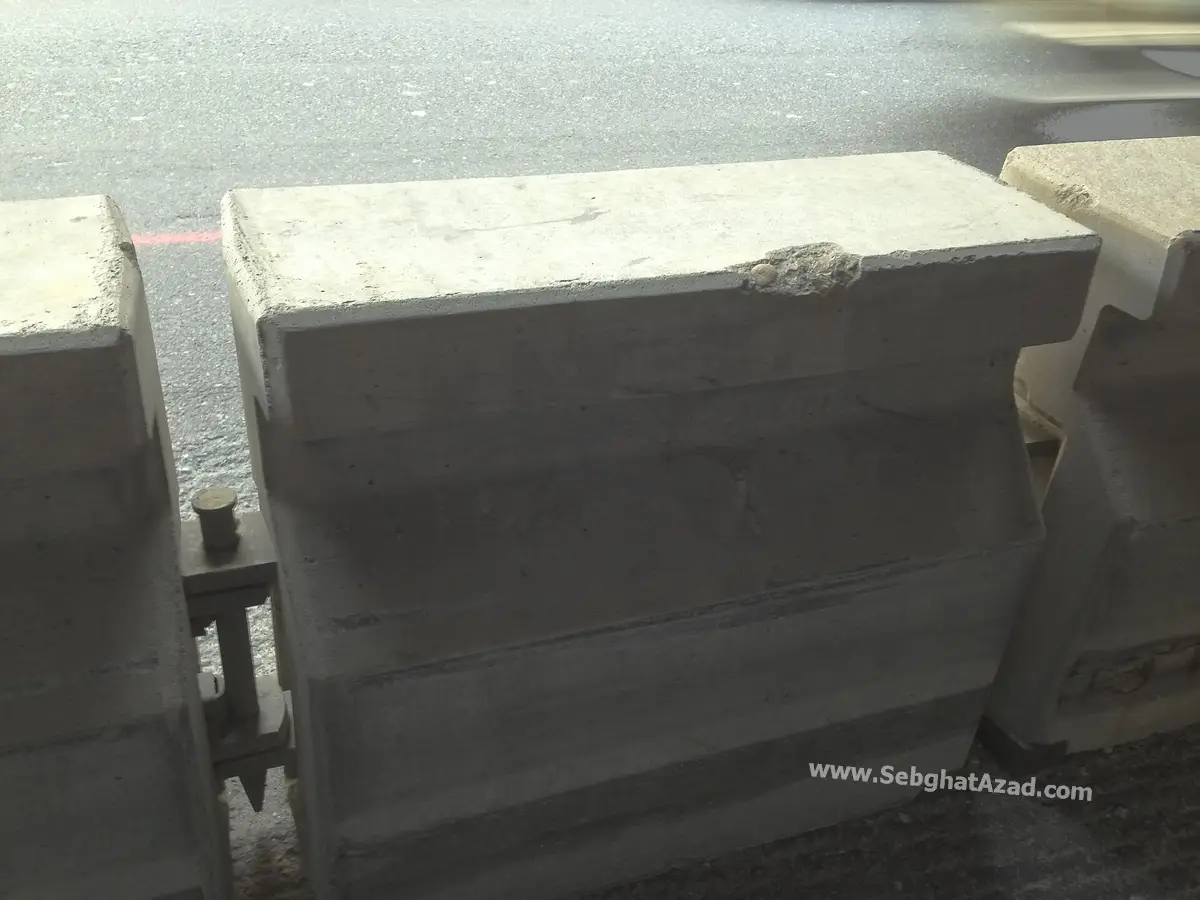

بلوکهای بتنی Road Zipper چه مشخصاتی دارند؟
بلوکهایی که در این سیستم استفاده میشوند، معمولا به صورت قطاری به یکدیگر متصل هستند. اتصال آنها به گونهای طراحی شده که ضمن حفظ پیوستگی دیواره، امکان حرکت کنترلشده آن نیز وجود داشته باشد.
وزن هر بلوک میتواند به حدود ۴۵۰ کیلوگرم برسد. در برخی سیستمها نیز زیر هر بلوک پایههای لاستیکی قرار میگیرد تا اصطکاک میان بلوک و سطح جاده کاهش پیدا کند و جابهجایی آسانتر شود.
اتصالات فولادی و پینهای مخصوص نیز امکان حرکت نسبی بلوکها را فراهم میکنند. این موضوع به ویژه در مسیرهایی که دارای پیچ، انحنا یا شیب هستند اهمیت زیادی دارد.
سرعت جابهجایی موانع در Road Zipper چقدر است؟
یکی از ویژگیهای مهم این سیستم، سرعت نسبتا بالای جابهجایی دیوارههای بتنی است.
ماشینهای انتقال موانع میتوانند با سرعتی در حدود ۸ تا ۱۶ کیلومتر بر ساعت ردیف بلوکها را جابهجا کنند. میزان جابهجایی نیز بسته به نوع سیستم و کاربرد آن میتواند متفاوت باشد.
در برخی مدلها، دیواره میتواند بین حدود ۱.۲ تا ۷.۳ متر جابهجا شود.
برخی نمونهها نیز هنگام حرکت قادرند بخشی از دیواره را در داخل ساختار خود نگه دارند تا فرآیند انتقال به صورت پیوسته انجام شود.
نکته مهم این است که Road Zipper برای حرکت در کنار جریان عادی ترافیک طراحی شده و عملیات جابهجایی لزوما به معنای توقف کامل خودروها نیست.
Zipper Lane چیست؟
اصطلاح Zipper Lane به خط یا خطوطی گفته میشود که با استفاده از سیستم انتقال موانع ایجاد میشوند.
در این روش، دیواره میانی جاده بر اساس شرایط ترافیکی به سمت یکی از مسیرها منتقل میشود. در نتیجه، تعداد خطوط عبوری در هر جهت میتواند در ساعات مختلف تغییر کند.
برای نمونه:
- صبح: خطوط بیشتری در اختیار مسیر پرتردد قرار میگیرد
- عصر: ظرفیت بیشتری به مسیر برگشت اختصاص داده میشود
- زمان تصادف: مسیر برای عبور خودروهای امدادی یا مدیریت حادثه تغییر میکند
- زمان عملیات عمرانی: خطوط باقیمانده به شکل ایمن از محدوده کارگاه جدا میشوند
این انعطافپذیری، مهمترین دلیل استفاده از Road Zipper در مسیرهای پرتردد است.
تاریخچه ماشین انتقال موانع بزرگراه
استفاده از سیستمهای انتقال موانع متحرک سابقه چند دههای دارد.
نخستین نمونههای ماشین انتقال بلوکهای بزرگراه با عنوان Zipper Machine در دهه ۱۹۸۰ در آمریکا مورد استفاده قرار گرفتند. در ادامه، این فناوری به پلها و بزرگراههای پرتردد کشورهای دیگر نیز راه پیدا کرد.

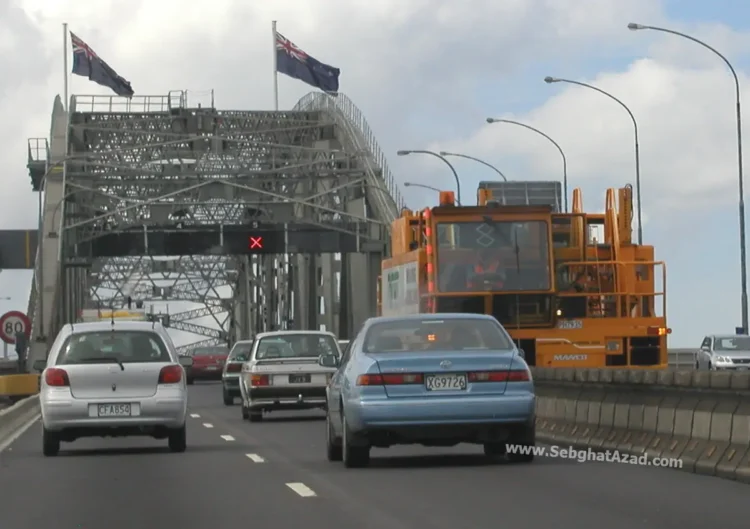

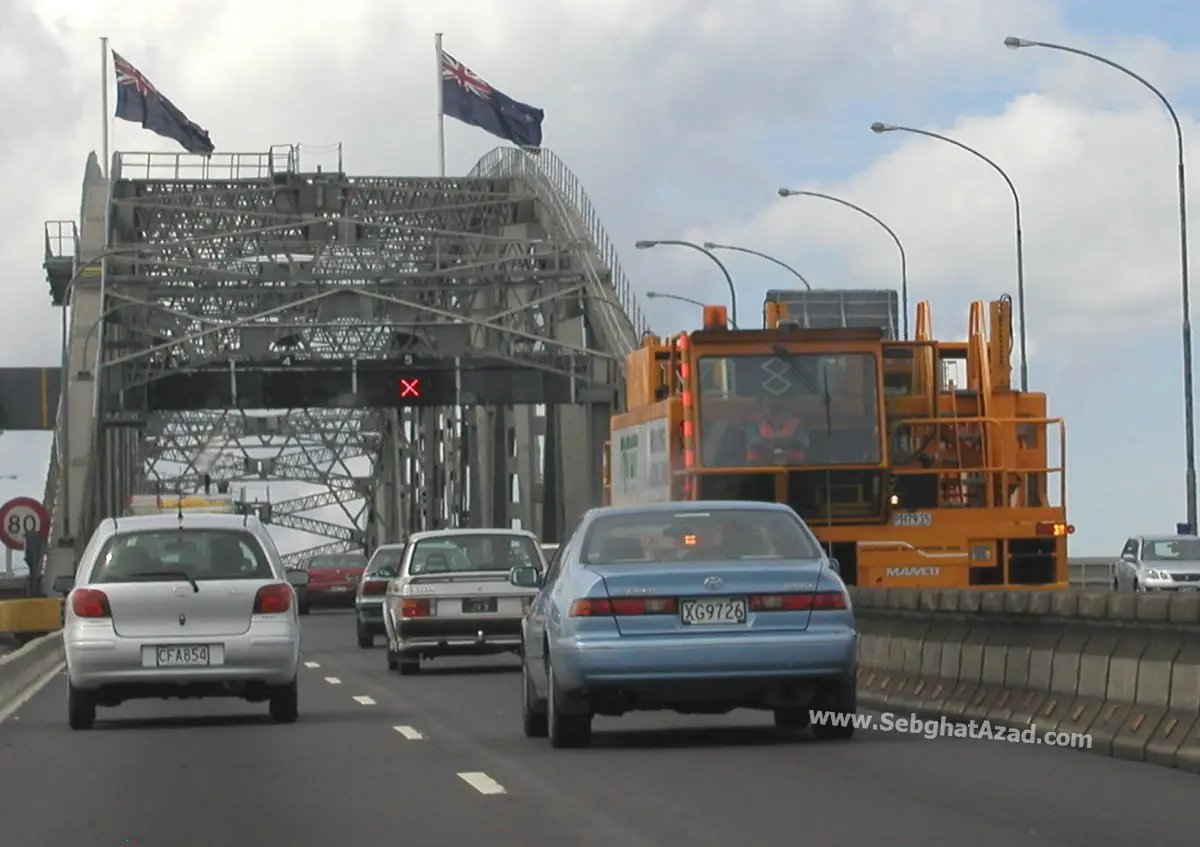

یکی از نمونههای شناختهشده، Harbour Bridge در اوکلند نیوزیلند است که از دهه ۱۹۹۰ به سیستم موانع متحرک مجهز شد.
در سالهای بعد، نمونههای دیگری از این فناوری در استرالیا و آمریکا مورد استفاده قرار گرفتند. همچنین در پل معروف Golden Gate سانفرانسیسکو نیز سیستم انتقال موانع متحرک برای مدیریت خطوط عبوری در ساعات پرترافیک به کار گرفته شد.
در این پل، دیواره متحرک برای مدیریت خطوط در طولی حدود ۴۰۷۰ متر مورد استفاده قرار گرفته است.

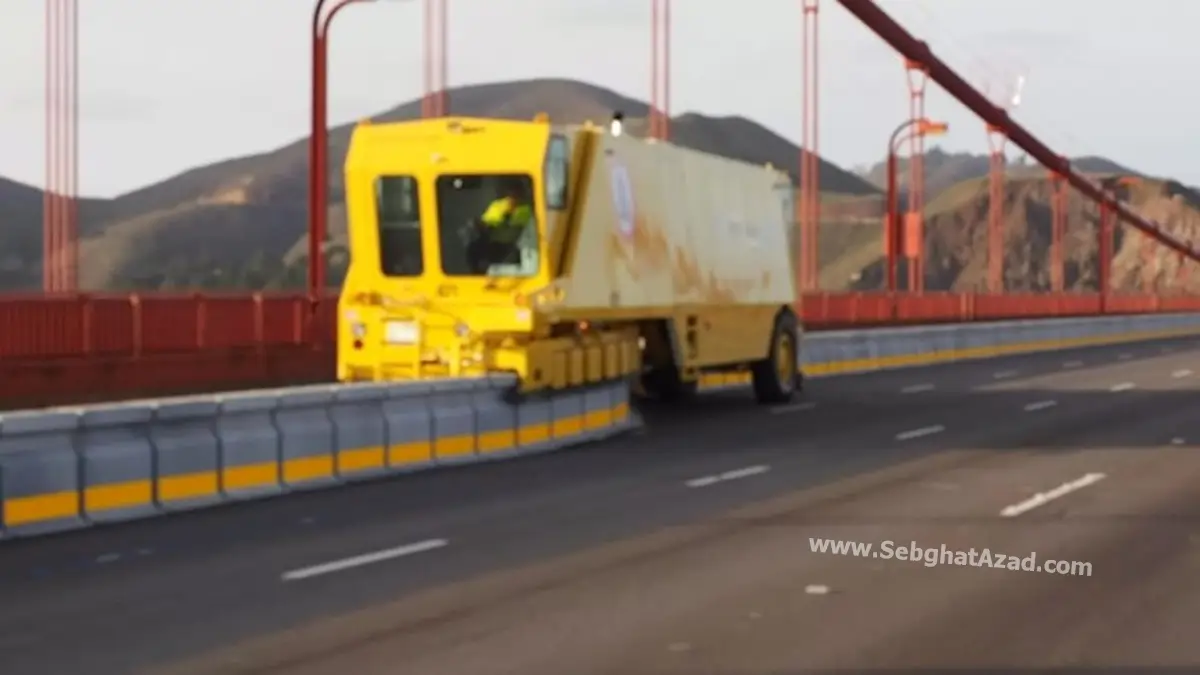

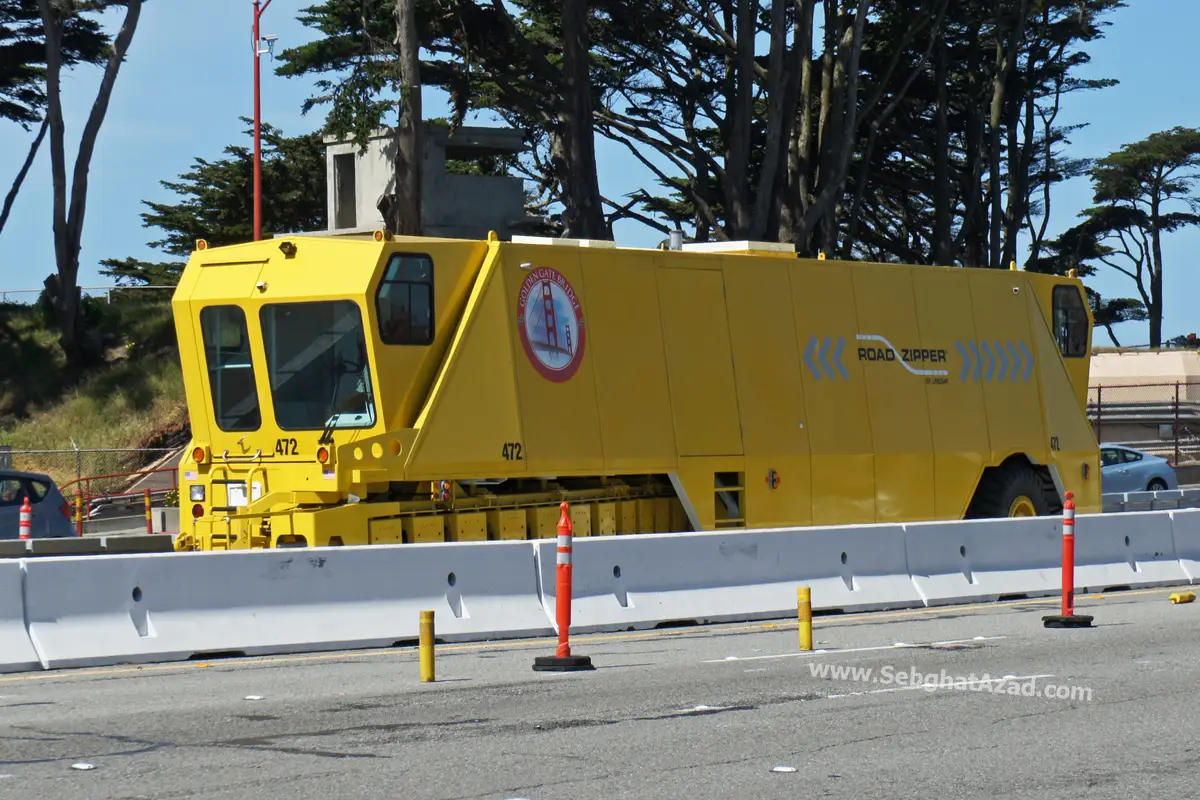

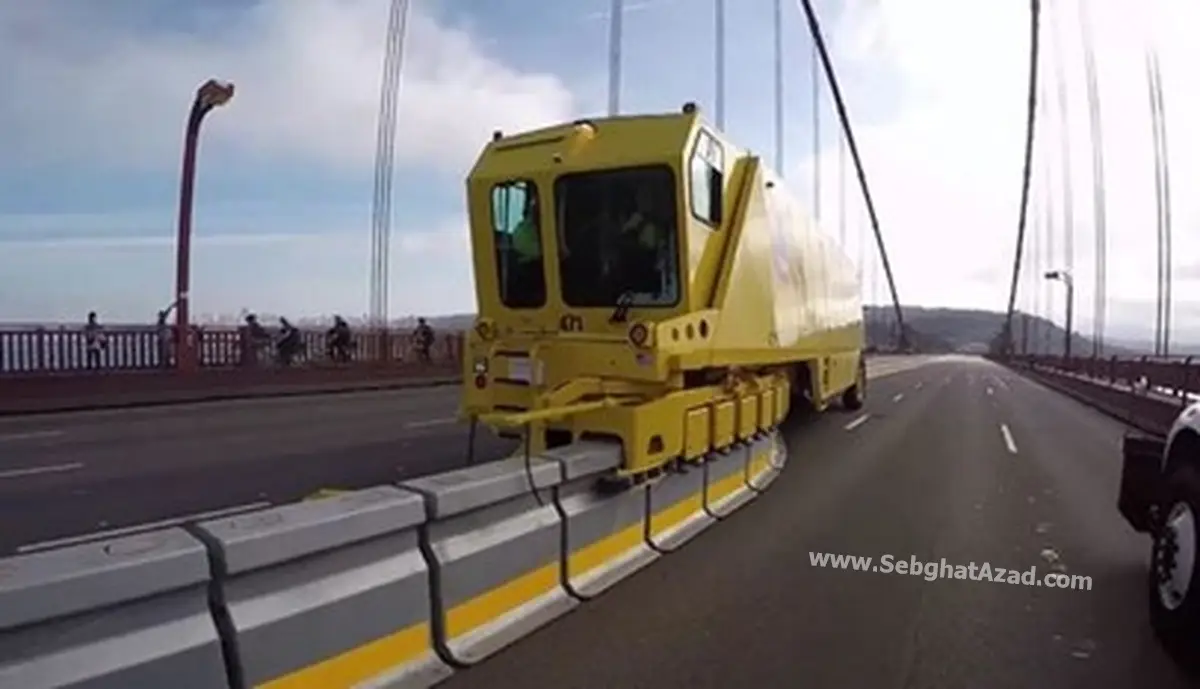

Road Zipper در پل Golden Gate چگونه استفاده میشود؟
پل Golden Gate یکی از شناختهشدهترین نمونههای استفاده از سیستم انتقال موانع متحرک در جهان است.
این پل در ساعات مختلف روز با تغییر حجم ترافیک در دو جهت مواجه میشود. بنابراین به جای اختصاص تعداد ثابت خطوط به هر طرف، میتوان با تغییر موقعیت دیواره میانی، ظرفیت عبوری را متناسب با وضعیت ترافیک تنظیم کرد.
بر اساس اطلاعات ارائهشده درباره این سیستم، جابهجایی موانع در چنین مسیرهایی میتواند در مدت کوتاهی انجام شود و امکان تغییر آرایش خطوط را فراهم کند.
این راهکار به ویژه برای زیرساختهایی مانند پلها که افزایش فیزیکی تعداد خطوط آنها بسیار دشوار و پرهزینه است، اهمیت دارد.
Road Zipper چه کاربردهایی دارد؟
کاربرد Road Zipper فقط به مدیریت ترافیک روزانه محدود نمیشود. این ماشین میتواند در شرایط مختلف برای ایجاد یا تغییر مسیر عبوری مورد استفاده قرار گیرد.
مدیریت ترافیک در ساعات اوج
مهمترین کاربرد سیستم، افزایش ظرفیت مسیر پرتردد در ساعات پیک است. با جابهجایی دیواره میانی، میتوان یک یا چند خط را به جهتی اختصاص داد که ترافیک بیشتری دارد.

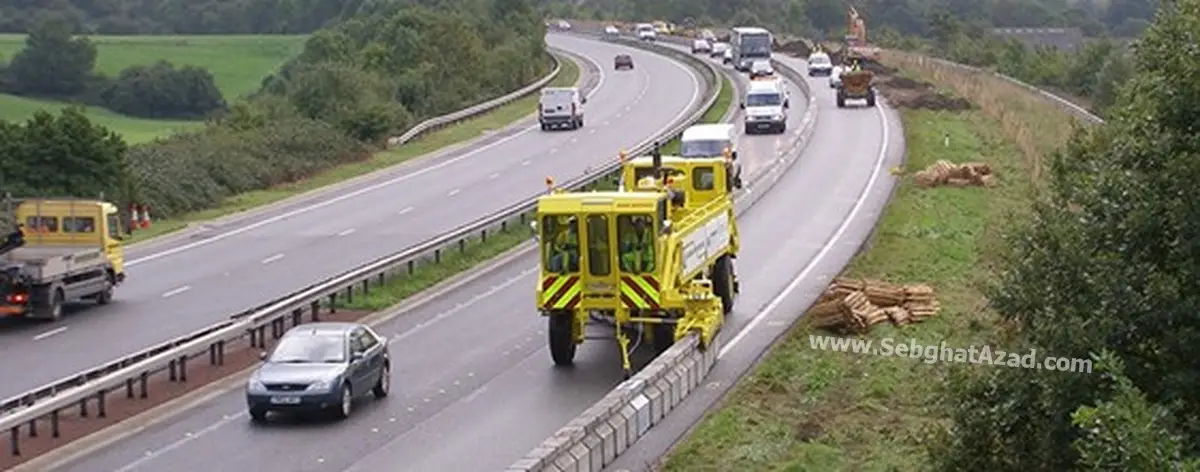

عملیات عمرانی و راهسازی
در پروژههای تعمیر، بازسازی یا توسعه بزرگراهها، Road Zipper میتواند مرز میان مسیر عبوری و محدوده عملیات را تغییر دهد و فضای بیشتری برای اجرای پروژه ایجاد کند.
تصادفات و عملیات امدادی
در زمان وقوع تصادف، امکان تغییر سریع مسیرها میتواند به مدیریت جریان خودروها و ایجاد مسیر مناسب برای خودروهای امدادی کمک کند.
مدیریت مسیرهای موقت
در برخی پروژههای عمرانی، موانع متحرک میتوانند به جای تجهیزات موقت سنتی مورد استفاده قرار گیرند و با تغییر مراحل پروژه، موقعیت آنها نیز تغییر کند.
چرا از بلوک بتنی متحرک استفاده میشود؟
یکی از مهمترین مزایای این سیستم، ایجاد یک مانع فیزیکی میان دو جریان مخالف ترافیک است.
در روشهایی که از مخروطهای پلاستیکی، بشکههای آب، تابلوها یا تجهیزات مشابه استفاده میشود، احتمال عبور ناخواسته خودرو از مرز میان دو مسیر وجود دارد.
اما دیواره بتنی پیوسته، یک مانع فیزیکی بسیار مقاومتر ایجاد میکند و احتمال ورود خودروها به مسیر مقابل را کاهش میدهد.
از سوی دیگر، سیستم انتقال مکانیزه باعث میشود برای تغییر موقعیت دیواره، به تعداد زیادی نیروی انسانی نیاز نباشد.
مزایای Road Zipper
استفاده از ماشین انتقال موانع بتنی مزایای مختلفی برای مدیریت راه دارد:
- تغییر تعداد خطوط عبوری بدون ساخت مسیر جدید
- مدیریت بهتر ترافیک در ساعات اوج
- جابهجایی سریع دیوارههای بتنی
- کاهش نیاز به نیروی انسانی
- ایجاد جداسازی فیزیکی میان دو جریان ترافیک
- استفاده در عملیات عمرانی و راهسازی
- امکان استفاده در پلها و مسیرهای محدود
- قابلیت استفاده در مسیرهای مستقیم و برخی مسیرهای دارای انحنا
- کاهش نیاز به تجهیزات موقت متعدد در برخی پروژهها
- امکان استفاده مجدد از ظرفیت موجود جاده
معایب و محدودیتهای سیستم انتقال موانع
با وجود مزایای متعدد، Road Zipper یک راهکار بدون محدودیت نیست.
مهمترین محدودیت آن این است که برای جابهجایی دیواره، باید فضای کافی برای عبور و عملکرد ماشین وجود داشته باشد. همچنین استفاده از این سیستم به طراحی مناسب مسیر، نوع بلوکها و شرایط هندسی جاده وابسته است.
از طرف دیگر، جابهجایی دیواره به این معناست که معمولا یک طرف مسیر در یک مقطع زمانی باریکتر خواهد شد. بنابراین این فناوری بیشتر برای مدیریت هوشمند ظرفیت موجود کاربرد دارد و به معنی افزایش دائمی ظرفیت فیزیکی جاده نیست.
هزینه خرید و اجرای چنین سیستمی نیز بالا است و نمونههای پیشرفته Road Zipper میتوانند قیمتهایی در حدود یک میلیون دلار داشته باشند.
Road Zipper چگونه هدایت میشود؟
برخی مدلهای Road Zipper برای کنترل دقیق عملیات به سیستمهای هیدرولیکی، فرمانپذیری پیشرفته و تجهیزات کنترلی مجهز هستند.
در نمونههای خاص، دو اپراتور در قسمتهای جلو و عقب دستگاه قرار میگیرند. محل قرارگیری این دو بخش میتواند با زاویهای حدود ۲۵ درجه نسبت به یکدیگر طراحی شود که به آن آرایش یا زاویه خرچنگی نیز گفته میشود.
البته ساختار دستگاه با توجه به نوع پروژه میتواند تغییر کند. برای مثال، شیب مسیر، میزان انحنا، تعداد پیچها و مشخصات فنی جاده میتواند در طراحی نمونه مورد استفاده تاثیر داشته باشد.
مدلهای مختلف ماشین انتقال موانع
Road Zipper تنها در یک شکل ساخته نمیشود. بسته به شرایط مسیر، پروژه و نوع مانع، مدلهای مختلفی از این سیستم وجود دارد.
یکی از راهکارها استفاده از یک ماشین انتقال بزرگ است که میتواند یک دیواره طولانی را به صورت پیوسته جابهجا کند.
در برخی پروژهها نیز از دو ماشین باریکتر به صورت پشت سر هم استفاده میشود. این روش برای مسیرهای دوطرفه و برگشتپذیر کاربرد دارد و میتواند امکان مدیریت موانع در شرایط خاص را فراهم کند.
انتخاب مدل مناسب به عواملی مانند عرض مسیر، طول دیواره، شعاع پیچها، شیب جاده و تعداد خطوط مورد نیاز بستگی دارد.
Road Zipper در کدام کشورها استفاده میشود؟
فناوری انتقال موانع متحرک بیشتر در کشورهایی مورد توجه قرار گرفته که با بزرگراههای پرتردد و نوسان شدید حجم ترافیک مواجه هستند.
این سیستم در بخشهایی از آمریکا از جمله ایالتها و شهرهای پرترافیکی مانند کالیفرنیا، ماساچوست، نیویورک، نیوجرسی، تگزاس، هاوایی و منطقه سانفرانسیسکو استفاده شده است.
نمونههایی از سیستم انتقال موانع نیز در کانادا، استرالیا و نیوزیلند مورد استفاده قرار گرفتهاند و در برخی کشورهای اروپایی نیز از فناوریهای مشابه برای مدیریت ترافیک و عملیات عمرانی استفاده میشود.
چه شرکتی Road Zipper را توسعه داده است؟
یکی از نامهای شناختهشده در حوزه سیستمهای انتقال موانع متحرک، Lindsay Transportation Solutions است. این شرکت فناوری Road Zipper را برای مدیریت انعطافپذیر خطوط عبوری و جابهجایی موانع بزرگراه توسعه داده است.
هدف اصلی این فناوری، ایجاد امکان تغییر سریع آرایش خطوط بدون نیاز به عملیات سنگین عمرانی است.
به همین دلیل Road Zipper در پروژههایی که ساخت مسیر جدید دشوار یا پرهزینه است، میتواند به عنوان یکی از راهکارهای مدیریت ظرفیت موجود مورد استفاده قرار گیرد.
Road Zipper چقدر سریع میتواند مسیر را تغییر دهد؟
سرعت واقعی عملیات به مدل دستگاه، طول دیواره، شرایط جاده و میزان جابهجایی مورد نیاز بستگی دارد. با این حال، در برخی مسیرهای مجهز به این فناوری، تغییر موقعیت موانع در مدت زمان نسبتا کوتاهی انجام میشود.
در نمونههایی مانند پلهای بزرگ و پرتردد، گزارشهایی از تکمیل عملیات جابهجایی در حدود ۳۰ دقیقه منتشر شده است.
این ویژگی باعث میشود بتوان تغییر آرایش خطوط را در ابتدای ساعات اوج ترافیک انجام داد و پس از کاهش حجم تردد نیز دیواره را به موقعیت قبلی بازگرداند.
آیا Road Zipper ظرفیت بزرگراه را افزایش میدهد؟
Road Zipper به طور مستقیم باعث افزایش تعداد فیزیکی خطوط بزرگراه نمیشود. کاری که این سیستم انجام میدهد، توزیع انعطافپذیر ظرفیت موجود میان دو جهت حرکت است.
به عنوان مثال، اگر یک مسیر چهار خط داشته باشد و در ساعات صبح ترافیک یک جهت بسیار بیشتر باشد، میتوان با تغییر موقعیت دیواره، تعداد بیشتری از خطوط را در اختیار مسیر پرتردد قرار داد.
در نتیجه، ظرفیت قابل استفاده مسیر در جهت مورد نیاز افزایش پیدا میکند، بدون اینکه عملیات عمرانی برای ساخت خط جدید انجام شود.
جمعبندی؛ Road Zipper، راهکاری برای استفاده هوشمندانه از جاده
ماشین انتقال موانع بتنی یا Road Zipper یکی از فناوریهای جالب در حوزه مدیریت هوشمند ترافیک است که با یک ایده نسبتا ساده، امکان تغییر آرایش خطوط بزرگراه را فراهم میکند.
این ماشین با بلند کردن و انتقال ردیفهای بههمپیوسته بلوکهای بتنی، میتواند در مدت کوتاهی عرض مسیر را در جهت مورد نیاز تغییر دهد. نتیجه این فرآیند، استفاده انعطافپذیرتر از ظرفیت موجود جاده در ساعات اوج، زمان عملیات عمرانی یا هنگام وقوع حوادث است.
Road Zipper جایگزین ساخت بزرگراه جدید نیست، اما در مسیرهایی که امکان توسعه فیزیکی وجود ندارد یا هزینه ساخت مسیر جدید بسیار بالا است، میتواند ابزار موثری برای مدیریت ظرفیت موجود باشد. استفاده از این فناوری در پلهایی مانند Golden Gate و Harbour Bridge نیز نشان میدهد که ایده جابهجایی مکانیزه موانع میتواند در پروژههای بزرگ و پرترافیک کاربرد عملی داشته باشد.
سوالات متداول درباره Road Zipper
Road Zipper چیست؟
Road Zipper یک ماشین سنگین راهداری برای جابهجایی ردیفهای متصل موانع بتنی در بزرگراهها، پلها و مسیرهای پرتردد است. این دستگاه با تغییر موقعیت دیواره میانی، تعداد خطوط عبوری هر جهت را متناسب با حجم ترافیک تنظیم میکند.
ماشین انتقال موانع بتنی چگونه کار میکند؟
بلوکهای بتنی از قسمت جلویی دستگاه وارد یک مسیر داخلی S شکل میشوند، توسط سیستم مکانیکی و هیدرولیکی از سطح جاده بلند شده و پس از عبور از داخل ماشین در موقعیت جدید قرار میگیرند.
سرعت Road Zipper چقدر است؟
بسته به مدل و شرایط پروژه، ماشینهای انتقال موانع میتوانند با سرعتی حدود ۸ تا ۱۶ کیلومتر بر ساعت دیواره بتنی را جابهجا کنند.
وزن بلوکهای Road Zipper چقدر است؟
وزن هر بلوک میتواند به حدود ۴۵۰ کیلوگرم برسد. مشخصات دقیق بلوک به نوع سیستم و پروژه بستگی دارد.
Zipper Lane چیست؟
Zipper Lane به خطوطی گفته میشود که با جابهجایی دیواره متحرک ایجاد یا تغییر داده میشوند و امکان اختصاص خطوط بیشتر به مسیر پرترافیک را فراهم میکنند.
آیا Road Zipper باعث افزایش ظرفیت بزرگراه میشود؟
این سیستم تعداد فیزیکی خطوط را افزایش نمیدهد، بلکه ظرفیت موجود را بین دو جهت حرکت بازتوزیع میکند. به همین دلیل میتواند در ساعات اوج ترافیک، ظرفیت مسیر پرتردد را افزایش دهد.
Road Zipper کجا استفاده میشود؟
این فناوری در برخی بزرگراهها، پلها و مسیرهای پرترافیک آمریکا، کانادا، استرالیا و نیوزیلند و در برخی پروژههای عمرانی و مدیریت ترافیک کشورهای دیگر مورد استفاده قرار گرفته است.
